Khi đầu tư lắp đặt hệ thống điện mặt trời, phần lớn sự chú ý của khách hàng thường đổ dồn vào chất lượng của Inverter hay công suất của tấm pin năng lượng mặt trời. Tuy nhiên, một hệ thống có vận hành bền bỉ, chống chọi vững vàng trước mưa bão suốt 25 – 30 năm hay không lại phụ thuộc rất lớn vào hệ thống khung giàn và phụ kiện liên kết bên dưới. Trong đó, kẹp biên, kẹp giữa và giá đỡ chuyên dụng đóng vai trò như “bộ khung xương” quyết định sự an toàn của toàn bộ công trình.
Là đơn vị uy tín hàng đầu trong lĩnh vực cung cấp và thi công năng lượng tái tạo, Ánh Dương Solar luôn đặt tiêu chuẩn kỹ thuật vật tư phụ lên hàng đầu. Bài viết dưới đây sẽ hướng dẫn chi tiết cách lựa chọn kẹp biên, kẹp giữa và giá đỡ chuẩn kỹ thuật cho hệ thống tấm pin năng lượng mặt trời.
Tầm quan trọng của hệ thống phụ kiện liên kết đối với tấm pin năng lượng mặt trời
Nhiều người thường xem nhẹ các chi tiết nhỏ như con ốc, kẹp nhôm hay thanh ray, cho rằng chúng chỉ có nhiệm vụ giữ cố định thiết bị. Trên thực tế, hệ thống phụ kiện này phải gánh vác những nhiệm vụ cực kỳ quan trọng:
- Chịu lực cản khí động học (Gió bão): Khi gió lớn thổi qua, các tấm pin năng lượng mặt trời tạo thành một mặt phẳng hứng lực nâng và lực xé cực lớn. Hệ thống kẹp và giá đỡ phải đủ độ cứng vững để neo giữ chắc chắn, ngăn chặn tuyệt đối tình trạng tốc mái hoặc xô lệch dàn pin.
- Hấp thụ sự giãn nở nhiệt: Dưới sự thay đổi biên độ nhiệt lớn giữa ngày và đêm, vật liệu khung nhôm và kính của tấm pin năng lượng mặt trời sẽ giãn nở. Phụ kiện chuyên dụng phải tạo được độ đàn hồi và khoảng hở cần thiết để tránh làm nứt vỡ kính cường lực.
- Chống ăn mòn điện hóa: Phụ kiện lắp ngoài trời chịu tác động trực tiếp của nước mưa, độ ẩm và bức xạ mặt trời. Nếu chọn vật liệu kém chất lượng, hiện tượng rỉ sét sẽ nhanh chóng xảy ra, làm suy yếu kết cấu chỉ sau vài năm.
Tiêu chuẩn lựa chọn giá đỡ chuyên dụng cho tấm pin năng lượng mặt trời
Giá đỡ (bao gồm thanh ray – Rail nhôm, chân L, bas kết cấu) là bệ phóng nâng đỡ toàn bộ dàn pin trên mái nhà. Tùy thuộc vào từng loại mái thực tế, cách lựa chọn giá đỡ cho tấm pin năng lượng mặt trời sẽ có những yêu cầu riêng biệt:
1. Lựa chọn vật liệu giá đỡ
- Hợp kim nhôm Anodized: Là tiêu chuẩn vàng hiện nay cho các hệ thống điện mặt trời cao cấp. Nhôm Anodized có trọng lượng nhẹ (giảm tải trọng tĩnh cho mái nhà), bề mặt được phủ lớp oxit hóa cứng giúp chống ăn mòn tuyệt đối, không bị rỉ sét ngay cả ở khu vực ven biển.
- Inox 304: Thường dùng cho các loại bu-lông, ốc vít, móc treo mái ngói nhờ độ bền kéo đứt cao và khả năng chống gỉ sét vượt trội.
- Thép mạ kẽm nhúng nóng: Thường dùng cho hệ thống khung chân chống hoặc nhà xưởng công nghiệp quy mô lớn yêu cầu kết cấu chịu lực cực cao.
2. Lựa chọn giá đỡ theo kết cấu mái nhà

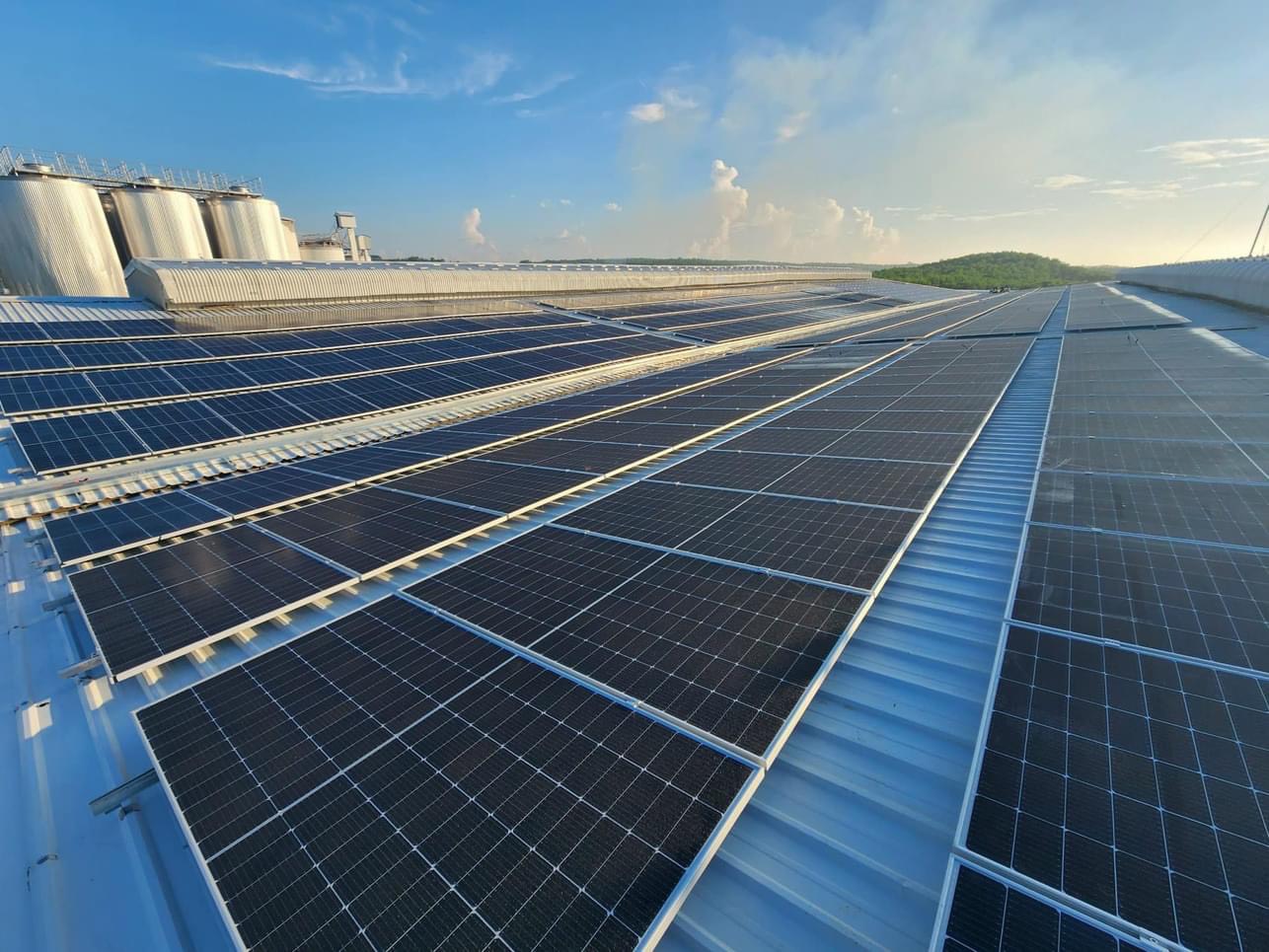

- Đối với mái tôn: Sử dụng thanh ray nhôm kết hợp chân sóng tôn chuyên dụng (Standing Seam hoặc chân L kèm đệm cao su EPDM chống dột). Khoảng cách giữa các điểm neo giữ xà gồ phải được tính toán chính xác để dàn tấm pin năng lượng mặt trời không bị võng hay rung lắc.
- Đối với mái ngói: Sử dụng móc treo ngói (Roof Hooks) bằng Inox 304. Móc được luồn dưới viên ngói và bắt vít chắc chắn vào xà gồ gỗ hoặc kèo thép, đảm bảo không làm vỡ ngói và giữ cho tấm pin năng lượng mặt trời nằm ở độ cao tiêu chuẩn.
- Đối với mái bằng bê tông: Sử dụng hệ thống khung tam giác định góc nghiêng (10° – 15°) kết hợp bệ đỡ bê tông đúc sẵn (Ballast mount) để dằn tải, tuyệt đối không khoan đục sâu làm thấm dột sàn mái.
Phân biệt và cách chọn kẹp biên và kẹp giữa cho tấm pin năng lượng mặt trời
Kẹp biên và kẹp giữa là hai phụ kiện trực tiếp siết chặt tấm pin năng lượng mặt trời vào các thanh ray nhôm (Rail). Việc lựa chọn sai kích thước hoặc chất liệu của các loại kẹp này sẽ gây ra hậu quả nghiêm trọng cho hệ thống.
1. Kẹp giữa (Mid Clamp)
- Vị trí lắp đặt: Nằm ở khoảng trống giữa hai tấm pin năng lượng mặt trời đặt cạnh nhau.
- Chức năng chính: Cố định đồng thời mép của hai tấm pin, đồng thời duy trì khoảng hở kỹ thuật tiêu chuẩn (thường từ 15mm đến 20mm) giúp các tấm pin giãn nở nhiệt an toàn mà không chèn ép lẫn nhau.
- Cách lựa chọn: Kẹp giữa thường có dạng chữ T hoặc chữ U, chiều dài phù hợp với bề rộng của thanh ray. Cần chọn loại có độ dày nhôm tối thiểu từ 3mm – 4mm để đảm bảo lực kẹp chặt, không bị biến dạng khi siết ốc lực lớn.
2. Kẹp biên (End Clamp / End Bracket)
- Vị trí lắp đặt: Nằm ở các mép ngoài cùng của dãy tấm pin năng lượng mặt trời (hàng đầu tiên và hàng kết thúc).
- Chức năng chính: Chặn giữ mép ngoài của tấm pin, ngăn chặn không cho tấm pin bị nhấc bổng lên khi gặp gió bão giật mạnh theo chiều thẳng đứng.
- Cách lựa chọn: Chiều cao của kẹp biên phải khớp hoàn toàn với độ dày khung nhôm của tấm pin năng lượng mặt trời (phổ biến là các dòng pin có độ dày khung 30mm, 35mm hoặc 40mm). Nếu chọn kẹp quá thấp, kẹp sẽ cấn vào mặt kính cường lực gây nứt vỡ; nếu kẹp quá cao, lực siết sẽ không giữ chặt được khung pin.
Những lưu ý vàng khi thi công lắp đặt kẹp và giá đỡ pin mặt trời
Để hệ thống phụ kiện phát huy tối đa công năng bảo vệ tấm pin năng lượng mặt trời, đội ngũ kỹ thuật của Ánh Dương Solar luôn tuân thủ nghiêm ngặt các quy tắc thi công sau:
- Sử dụng dụng cụ siết lực chuẩn (Torque Wrench): Khi siết bu-lông vào kẹp biên và kẹp giữa, lực siết phải vừa đủ theo thông số khuyến cáo của nhà sản xuất (thường từ 8 Nm đến 12 Nm đối với bu-lông M8). Siết quá lỏng sẽ khiến dàn pin bị lỏng lẻo sau thời gian dài chịu gió rung; siết quá chặt sẽ làm hỏng ren ốc hoặc làm móp méo khung nhôm của tấm pin năng lượng mặt trời.
- Đồng bộ hóa vật liệu (Tránh ăn mòn điện hóa): Tuyệt đối không để xảy ra hiện tượng tiếp xúc trực tiếp giữa các kim loại khác nhau (như nhôm và thép carbon thông thường trong môi trường ẩm ướt) để tránh hiện tượng ăn mòn điện hóa làm mục chân ốc vít. Luôn sử dụng phụ kiện nhôm và Inox đồng bộ.
- Kiểm tra độ phẳng và song song của thanh ray: Trước khi siết chặt kẹp giữ, hệ thống thanh ray nhôm phải được căn chỉnh thẳng hàng, phẳng phiu để khi đặt các tấm pin năng lượng mặt trời lên, bề mặt dàn pin không bị cong vênh hay chịu ứng suất uốn cơ học bất thường.
Lời kết
Đầu tư một hệ thống điện mặt trời chất lượng cao không chỉ dừng lại ở việc chọn tấm pin hay Inverter tốt, mà còn đòi hỏi sự đồng bộ hoàn hảo từ những chi tiết nhỏ nhất như kẹp biên, kẹp giữa và giá đỡ chuyên dụng. Một hệ thống khung giàn vững chắc chính là “bệ phóng” bảo vệ an toàn cho các tấm pin năng lượng mặt trời vận hành bền bỉ vượt thời gian.
Nếu bạn đang tìm kiếm một đơn vị tư vấn, thiết kế và thi công hệ thống điện mặt trời chuyên nghiệp, sử dụng toàn bộ vật tư phụ kiện, khung giá đỡ và tấm pin năng lượng mặt trời chính hãng đạt chuẩn quốc tế, hãy liên hệ ngay với Ánh Dương Solar. Chúng tôi luôn sẵn sàng mang lại sự an tâm tuyệt đối và hiệu quả đầu tư bền vững cho mọi công trình của bạn!
